Panel feed-through, QUICKON connection, number of positions: 3+PE, 400 V, 20 A, black, without QUICKON nut, assembly thread: M25, Push-in connection, 2.5 mm2
Cod. Articolo: 1423985
Cod. Fornitore: 1423985
PHOENIX CONTACT
Caratteristiche Tecniche
Download
Caratteristiche Tecniche
Product properties
Type: QPD 4x2,5 Product type: Panel feed-through Product family: QPD Number of positions: 4 Connection profile: 3+PE Position marking: 1, 2, 3, PE Number of connections: 10 Number of connections per position: 1 Series: QPD Coding: coded Insulation characteristics Overvoltage category: III Degree of pollution: 3
Connection data
Connection technology Connection technology: QUICKON connection Connection system, internal: IDC connection Frequency of connections between conductors of the same cross section: max. 10 10 Conductor connection Conductor cross section flexibel: 1 mm² ... 2.5 mm² Conductor cross section solid: 1 mm² ... 2.5 mm² Connection cross section AWG: 16 ... 14 Tightening torque Union nut: 7 Nm Tightening torque Locking nut: 5 Nm

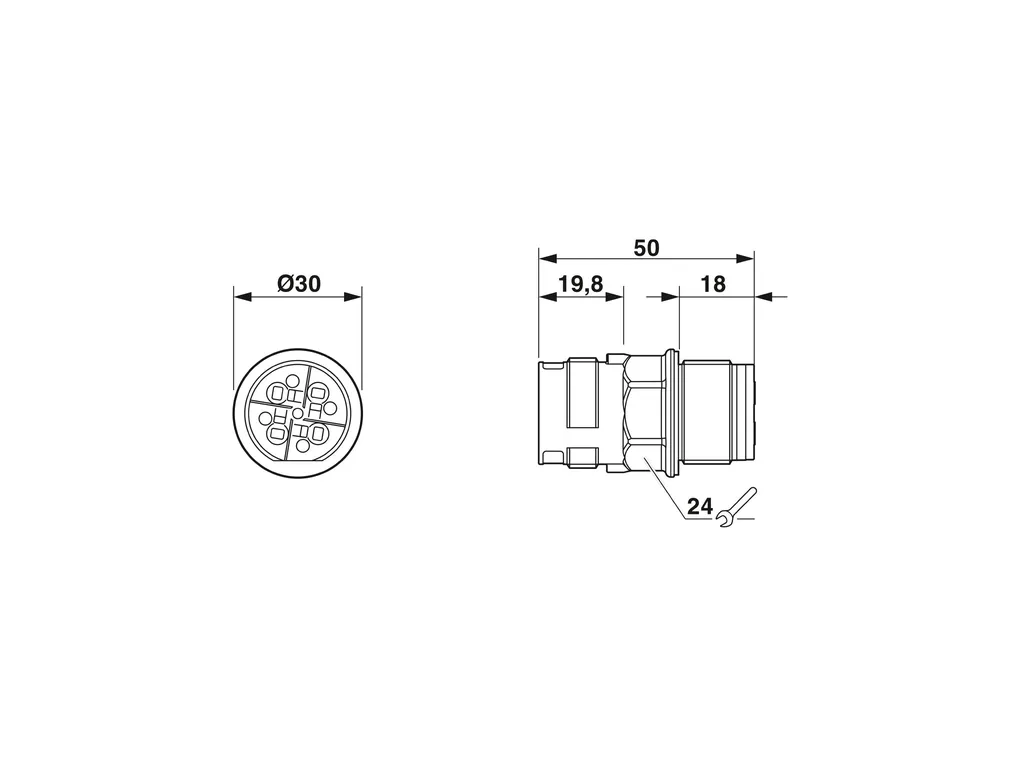

Dimensions
Dimensional drawing: https://dam-mdc.phoenixcontact.com/rendition/156443151564/bf2394334331f04dae1997dbc3c58ec8/-S204x204-FJPG Width: 30 mm Height: 30 mm Length: 50 mm Diameter: 30 mm
Mechanical data Insertion/withdrawal cycles: max. 50
Material specifications
Material: PA Cu Silver-plated Flammability rating according to UL 94: V0 Material wire insulation: PVC /PE / rubber / TPE
Cable/line
Structure of individual litz in acc. with VDE 0295 / smallest wire diameter: VDE 0295 class 1 to 6/min. 0.15 mm Wire diameter including insulation: 2 mm ... 3.6 mm Stripping length of the individual wire: 12 mm Position marking: 1, 2, 3, PE Cable cross section: 2.5 mm² Material wire insulation: PVC/PE/TPE/rubber Halogen-free: yes
Mounting
Mounting type: Front mounting M25 Assembly instructions: For 2.5 mm² cables with ferrule, only CRIMPFOX 10S pliers (1212045) with square crimp can be used. CRIMPFOX 6H hexagonal crimping pliers (1212046) cannot be used, because the diameter on the diagonal is too large. Connection method: Push-in connection
Environmental and real-life conditions
Ambient conditions Degree of protection: IP66 IP68 (2m / 24h) IP69K Ambient temperature (operation): -40°C ... 100°C Temperature when conductor connected: -5°C ... 50°C Ambient temperature (storage/transport): -40°C ... 100°C
