Conductor connectors, QUICKON connection, number of positions: 2+PE, 690 V, 17.5 A, black, with one QUICKON nut, external cable diameter: 10 mm ... 13 mm, QUICKON fast connection
Cod. Articolo: 1414701
Cod. Fornitore: 1414701
PHOENIX CONTACT
Caratteristiche Tecniche
Download
Caratteristiche Tecniche
Mounting
Connection method: QUICKON fast connection
Product properties
Type: QPD 3x1,5 Product type: Cable connector Product family: QPD Number of positions: 3 Connection profile: 2+PE Position marking: 1, 2, PE Number of connections per position: 1 Series: QPD Coding: Coding profile Insulation characteristics Overvoltage category: III Degree of pollution: 3
Dimensions

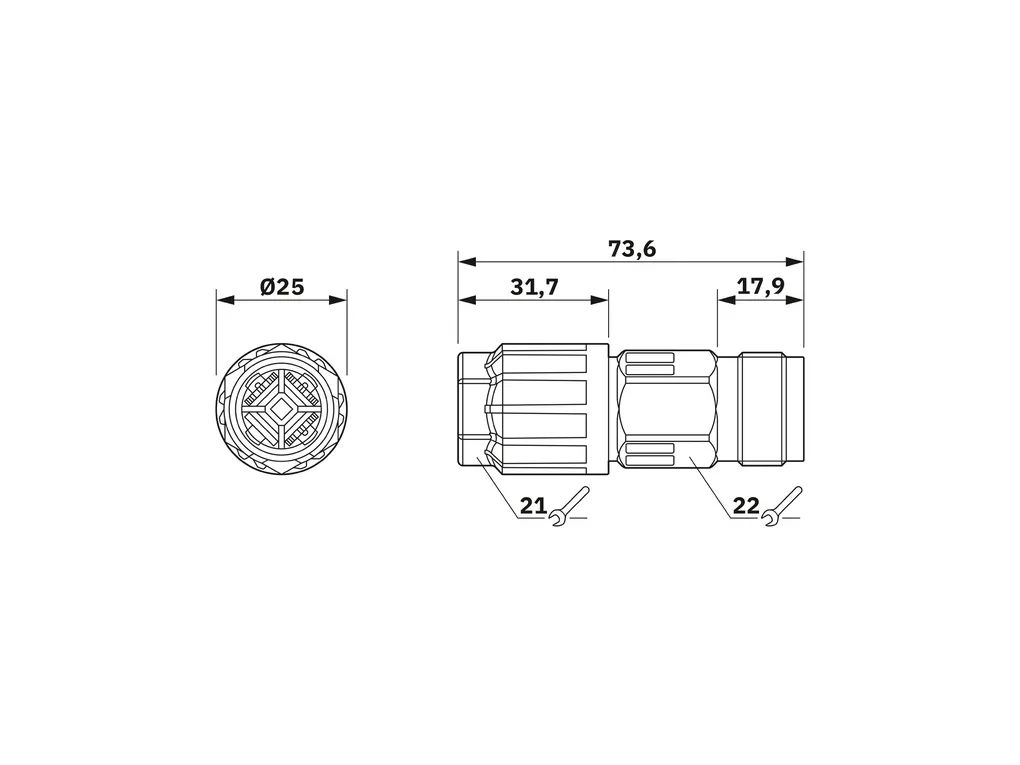

Dimensional drawing: https://dam-mdc.phoenixcontact.com/rendition/156443151564/64492247e76ea64c94182025aef8f359/-S204x204-FJPG Width: 25 mm Height: 25 mm Length: 73.6 mm Diameter: 25 mm
Connection data
Connection technology Connection method: QUICKON fast connection Connection system, internal: IDC connection Connection technology: QUICKON connection Frequency of connections between conductors of the same cross section: max. 10 Conductor connection Tightening torque: 8 Nm 5 Nm Tightening torque Union nut: 8 Nm Tightening torque Locking nut: 5 Nm
Mechanical data Insertion/withdrawal cycles: max. 50
Material specifications
Material: PA Cu Silver-plated Flammability rating according to UL 94: V0 Material wire insulation: PVC /PE / rubber / TPE
Cable/line
Structure of individual litz in acc. with VDE 0295 / smallest wire diameter: VDE 0295 class 1 to 6/min. 0.15 mm External cable diameter (): 10 mm ... 13 mm Wire diameter including insulation: 1.6 mm ... 3 mm Position marking: 1, 2, PE Wire insulation material: PVC/PE/TPE/rubber Halogen-free: yes
Environmental and real-life conditions
Ambient conditions Degree of protection: IP66 IP68 (2m / 24h) IP69K Ambient temperature (operation): -40°C ... 100°C Temperature when conductor connected: -5°C ... 50°C Ambient temperature (storage/transport): -40°C ... 100°C
