Connector, QUICKON connection, number of positions: 3+PE, 690 V, 20 A, black, with QUICKON nut, external cable diameter: 9 mm ... 14 mm
Cod. Articolo: 1423988
Cod. Fornitore: 1423988
PHOENIX CONTACT
Caratteristiche Tecniche
Download
Caratteristiche Tecniche
Product properties
Type: QPD 4x2,5 Product type: Installation connector Product family: QPD Number of positions: 4 Connection profile: 3+PE Position marking: 1, 2, 3, PE Number of connections: 4 Number of connections per position: 1 Series: QPD Coding: Coding profile Insulation characteristics Overvoltage category: III Degree of pollution: 3
Connection technology Connection technology: QUICKON connection Connection system, internal: IDC connection Frequency of connections between conductors of the same cross section: max. 10 Conductor connection Conductor cross section flexibel: 1 mm² ... 2.5 mm² Conductor cross section solid: 1 mm² ... 2.5 mm² Connection cross section AWG: 16 ... 14 Tightening torque Union nut: 7 Nm

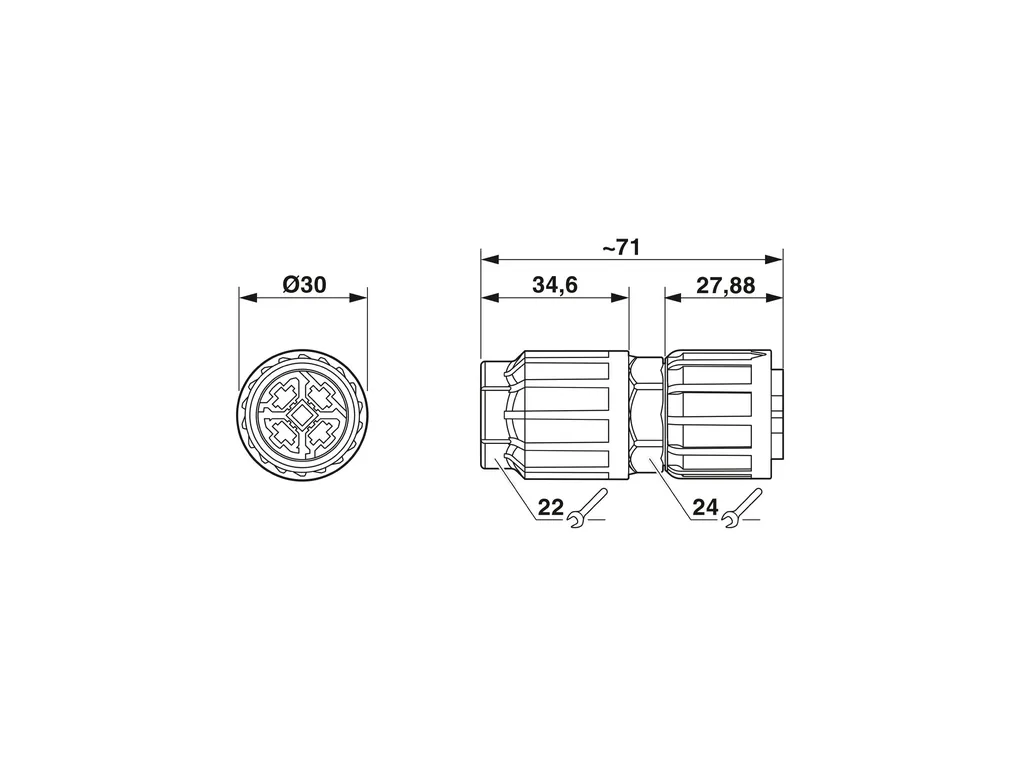

Dimensions
Dimensional drawing: https://dam-mdc.phoenixcontact.com/rendition/156443151564/a396f4cd7e0c0b4e920b742059f0055f/-S204x204-FJPG Width: 30 mm Height: 30 mm Length: 71 mm Diameter: 30 mm
Material specifications
Material: PA Cu Silver-plated
Cable/line
Structure of individual litz in acc. with VDE 0295 / smallest wire diameter: VDE 0295 class 1 to 6/min. 0.15 mm External cable diameter (): 9 mm ... 14 mm Wire diameter including insulation: 2 mm ... 3.6 mm Position marking: 1, 2, 3, PE Material wire insulation: PVC/PE/TPE/rubber Halogen-free: yes
Mechanical properties
Mechanical data Insertion/withdrawal cycles: max. 50
Environmental and real-life conditions
Ambient conditions Degree of protection: IP66 IP68 (2m / 24h) IP69K Ambient temperature (operation): -40°C ... 100°C Temperature when conductor connected: -5°C ... 50°C Ambient temperature (storage/transport): -40°C ... 100°C
