Q 1,5/4A10/24-M20KU-ESA BK PE - Panel feed-through
Panel feed-through with wire exit 1.5 mm2 and 0.1 m litz wire: connecting thread: M20, 4-pos.
Cod. Articolo: 1584787
Cod. Fornitore: 1584787
PHOENIX CONTACT
Caratteristiche Tecniche
Download
Caratteristiche Tecniche
Product properties
Product type: Panel feed-through Number of positions: 4 Position marking: 1, 2, 3, 4 Number of connections: 4 Insulation characteristics Overvoltage category: III Degree of pollution: 3
Connection data
Connection technology Connection technology: QUICKON connection Connection system, internal: Individual wires 10 cm long; 1.5 mm² Frequency of connections between conductors of the same cross section: max. 10 (if the conductor is connected more than once, seal and cap may need to be replaced.) Conductor connection Conductor cross section flexibel: 0.75 mm² ... 1.5 mm² Conductor cross section solid: 0.75 mm² ... 1 mm² Connection cross section AWG: 18 ... 16 Tightening torque Union nut: 3 Nm Tightening torque Contact carrier: 4.5 Nm Tightening torque Locking nut: 4.5 Nm Wrench size Union nut: 19 mm Wrench size Contact carrier: 24 mm Pin assignment Contact | Color (signal designation) | Contact (optional): 1 | BK 2 | BN 3 | BU 4 | GNYE
Dimensions

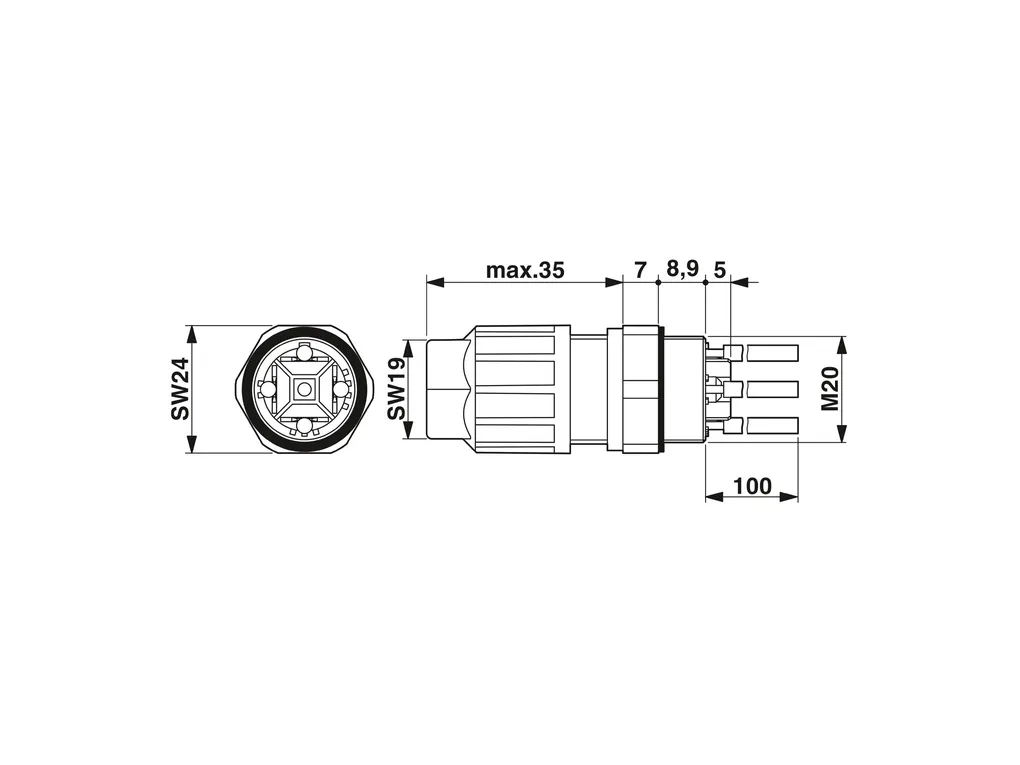

Dimensional drawing: https://dam-mdc.phoenixcontact.com/rendition/156443151564/c5e95ff6b397eb4fac2c71fb9ffec93b/-S204x204-FJPG Width: 24 mm Height: 24 mm Length: 55.9 mm External dimensions Outside diameter: 6 mm ... 12 mm
Material: PA CuZn tin-plated Flammability rating according to UL 94: V0 Material wire insulation: PVC / PE
Cable/line
Cable length: 0.1 m Structure of individual litz in acc. with VDE 0295 / smallest wire diameter: VDE 0295 class 1 to 6/min. 0.15 mm External cable diameter (): 6 mm ... 12 mm Wire diameter including insulation: >= 1.8 mm ... 3 mm Position marking: 1, 2, 3, 4 Material wire insulation: PVC / PE
Mounting
Mounting type: Front mounting M20 Assembly instructions: If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. Connection method: Single wires
Environmental and real-life conditions
Ambient conditions Degree of protection: IP65 IP67 Ambient temperature (operation): -40°C ... 80°C -25°C ... 50°C Temperature when conductor connected: -5°C ... 50°C
