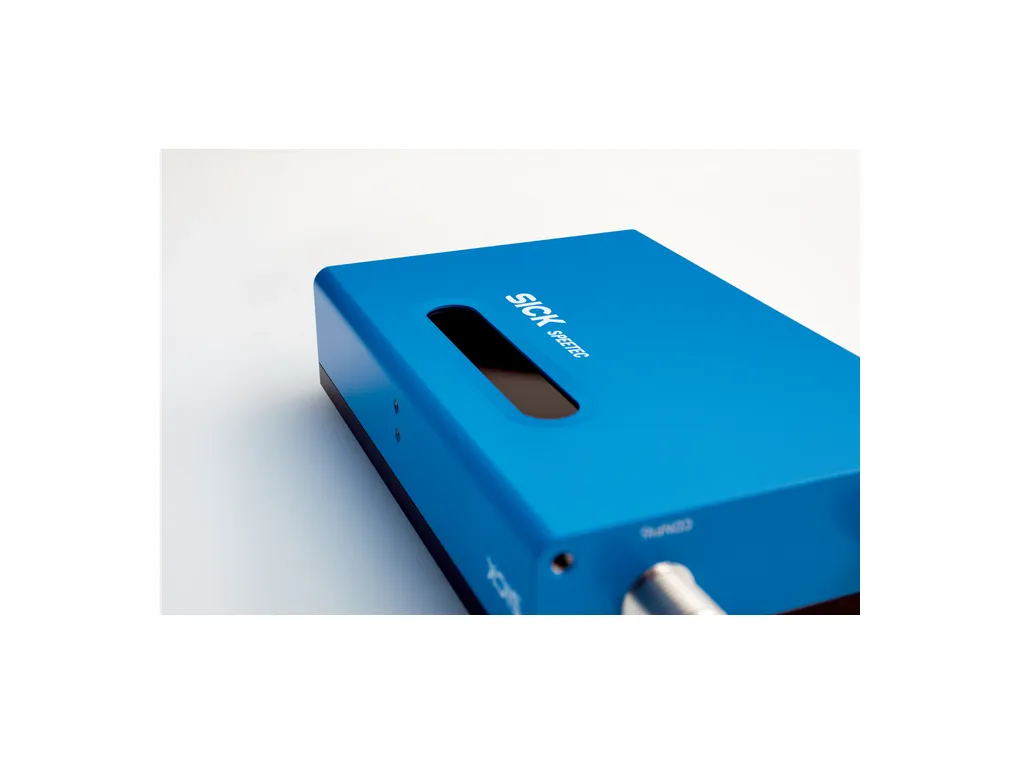

Open up new fields of application in motion monitoring. SPEETEC closes the gap between tactile measuring wheel systems and complex laser Doppler sensors – and is suitable for almost all surfaces and objects thanks to the non-contact measurement.
Non-contact measurement on moving objects without measuring elements.
Class 1 laser
Safety-related parameters
MTTFd: mean time to dangerous failure
33 years
System
Light source
2 continuous beam lasers
Wave length
850 nm
Laser class
1 (IEC 60825-1:2014)
Type of light
Invisible infrared light
Typ. measurement field size (distance)
2 mm x 3 mm (at 50 mm)
8 mm x 3 mm (at 45 mm)
8 mm x 3 mm (at 55 mm)
Laser power (per laser)
0.78 mW
Performance
Nominal measuring distance
50 mm
Static mounting tolerance
Ca. ± 5 mm
Possible static measuring distance
30 ... 100 mm
Direction of movement
1D, x-direction
Start/stop
Possible
Movement detection
Bidirectional
Measuring increment (µm/pulse)
4
Speed measuring range
> 0 m/s ... 10 m/s
Permissible acceleration
≤ 30 m/s²
Accuracy
Measurement accuracy
0.1 %
Repeatability
0.05 %
Internal sampling rate
330 µs
Latency
2.9 ms
Electrical data
Supply voltage
12 V ... 30 V
Communication interface
HTL / Push pull
Output frequency
≤ 625 kHz

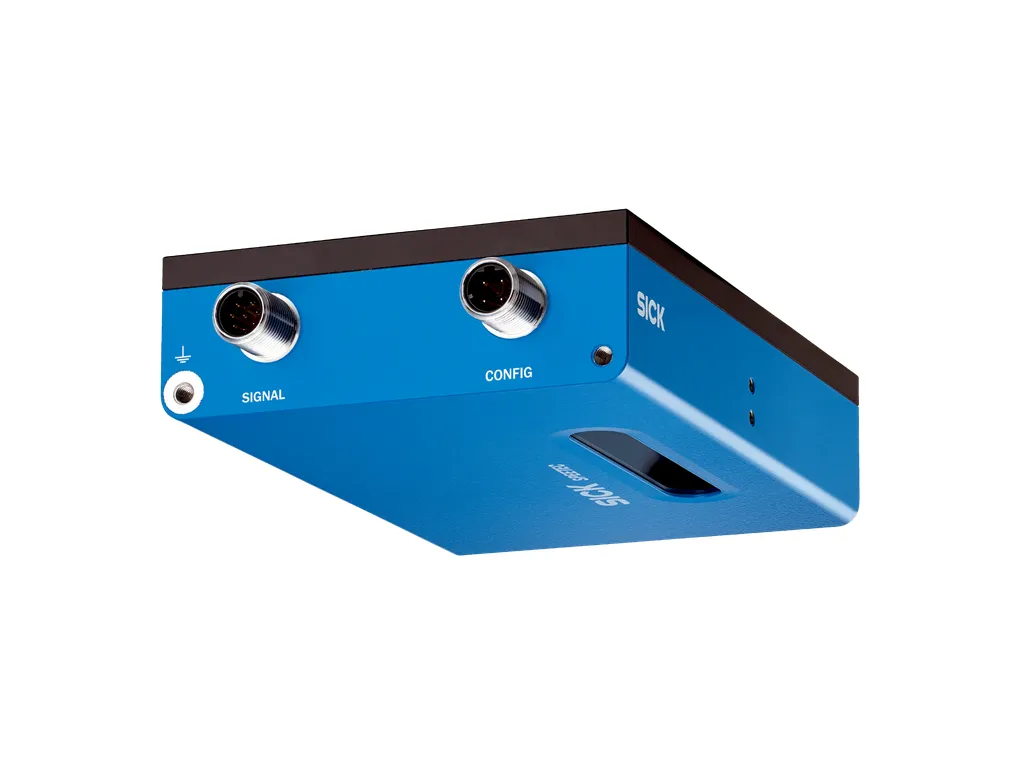

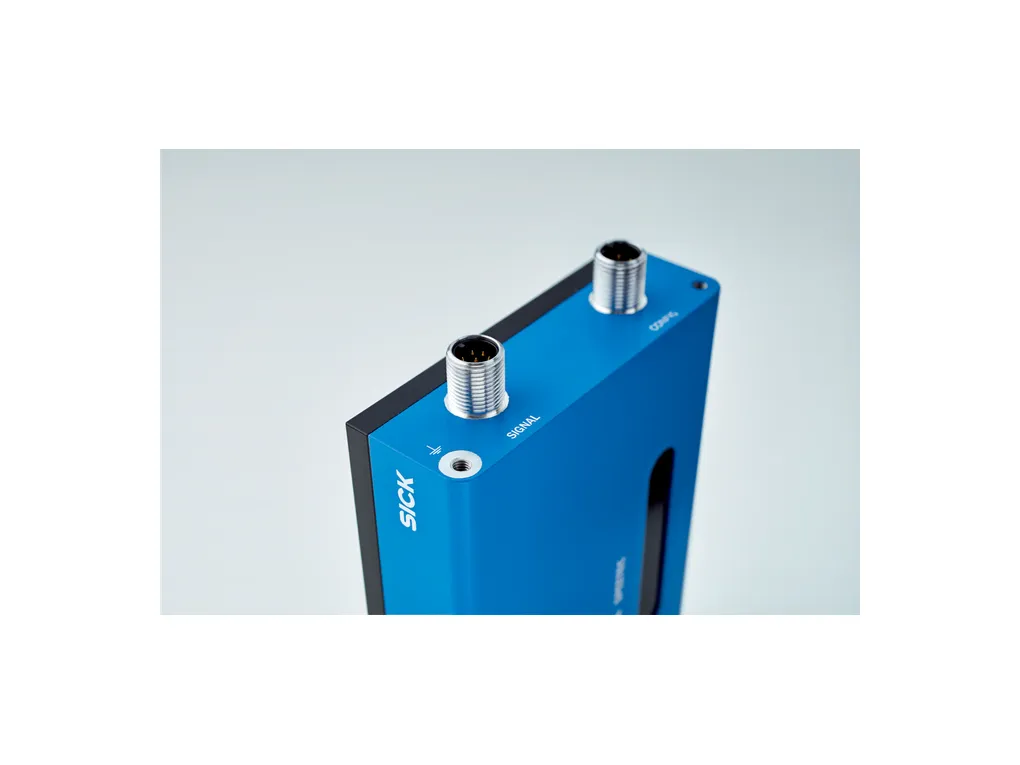

Connection type
Male connector, M12, 8-pin, A-coded
Parameterization and diagnostic interface with digital input and output
No
Power consumption
< 8 W
Load current
≤ 30 mA, per channel
Reverse polarity protection
✔
Protection class
III according to DIN EN 61140
Short-circuit resistant outputs
✔
Initialization time
Max. 3 s
Mechanical data
Dimensions
140 mm x 95 mm x 32.5 mm (without plug)
Weight
400 g
Material
Housing
Aluminum
Screen
PMMA
Plug insert
PA66, copper-zinc alloy (CuZn)
Permissible angle
Permissible pitch angle
≤ ± 1.5°
Permissible yaw angle
≤ ± 1.5°
Permissible roll angle
≤ ± 10°
Ambient data
EMC
EN 61000-6-2, EN 61000-6-3
Enclosure rating
IP65 (EN 60529)
IP67 (EN 60529)
Permissible relative humidity
70 %
Temperature
Operating temperature range
0 °C ... +45 °C
Storage temperature range
–32 °C ... +60 °C, without package
Resistance
Resistance to shocks
30 g, 6 ms (EN 60068-2-27)
Resistance to vibration
20 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
Classifications
ECLASS 5.0
27270790
ECLASS 5.1.4
27270790
ECLASS 6.0
27270790
ECLASS 6.2
27270790
ECLASS 7.0
27270790
ECLASS 8.0
27270790
ECLASS 8.1
27270790
ECLASS 9.0
27270790
ECLASS 10.0
27270790
ECLASS 11.0
27270790
ECLASS 12.0
27275201
Specifiche
Unit weight
0.591 Kilograms
Net unit weight
0.591 Kilograms
Unit volume
3792.514 Cubic Centimetres (cm³)
Measurements
20.900*8.600*21.100
Country of origin
Germany
EAN
4047084473746
