Rated service short-circuit breaking capacity (Ics)
75% of Icu @ 690V AC per IEC 60947-2/GB 14048.2
Protection type
Adjustable magnetic only (less than 13 x In)
Motor drive integrated
No
With switched-off indicator
No
Motor drive optional
Yes
Position of connection for main current circuit
Front side
Type of electrical connection of main circuit
Screw connection
Interrupting rating/breaking capacity
35...65 kA at 480V
DIN rail (top hat rail) mounting optional
Yes
Degree of protection (IP)
IP20
Weight, approx
2.4 lb
Mechanical life operations
25000 /h
Factory option
1 NO/NC auxiliary, 250V AC/DC
Height
130 mm
Device construction
Built-in device fixed built-in technique
Width
76.2 mm
Depth
70 mm
Operating temperature
-13 ðF
Storage temperature
-40 ðF
Wire temperature rating
Cu 75 ðC
Ambient temperature without derating
104 ðF
Specifiche

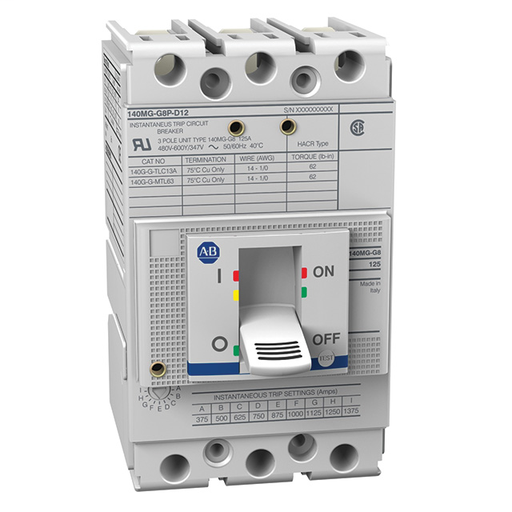

Circuit Breaker Data Bulletin Number:140MG - Motor Circuit Protectors Protection Type:MCP (magnetic only) Frame Size:G frame Rated Operational Current Ie(A):100 A Manufacturing Assembly:Factory Assembled Internal Accessories Auxiliaries(AX), Alarm (AL), Auxiliary/Alarm Combination(AX/AL), Right Side Mounting:(1)AX Voltage for Aux Alarm Combination:250V AC/DC
