High-current terminal block, nom. voltage: 1500 V, nominal current: 309 A, number of connections: 2, connection method: Screw connection, Rated cross section: 150 mm2, cross section: 35 mm2 - 150 mm2, mounting type: direct screw connection, color: gray
Cod. Articolo: 3247443
Cod. Fornitore: 3247443
PHOENIX CONTACT
Caratteristiche Tecniche
Descrizione
Caratteristiche Tecniche
Notes
General Note: For a reliable contact of multi stranded conductors it is recommended to untwist multi stranded conductors.
Product properties
Product type: High current terminal block Number of connections: 2 Number of rows: 1 Potentials: 1 Data management status Article revision: 00 Insulation characteristics Overvoltage category: III Degree of pollution: 3
Electrical properties
Rated surge voltage: 8 kV Maximum power dissipation for nominal condition: 9.55 W
Connection data
Number of connections per level: 2 Nominal cross section: 150 mm² Level 1 above 1 below 1 Screw thread: M10 Note: Screws with hexagonal socket Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area. Tightening torque: 25 ... 30 Nm Stripping length: 40 mm Connection in acc. with standard: IEC 60947-7-1 Conductor cross section rigid: 35 mm² ... 150 mm² Cross section AWG: 1/0 ... 250 kcmil (converted acc. to IEC) Conductor cross section flexible: 50 mm² ... 150 mm² Conductor cross section, flexible [AWG]: 1/0 ... 250 kcmil (converted acc. to IEC) Conductor cross-section flexible (ferrule without plastic sleeve): 50 mm² ... 150 mm² Flexible conductor cross section (ferrule with plastic sleeve): 50 mm² ... 150 mm² Cross-section with insertion bridge, rigid: 150 mm² Cross-section with insertion bridge, flexible: 120 mm² 2 conductors with same cross section, solid: 25 mm² ... 50 mm² 2 conductors with same cross section, flexible: 35 mm² ... 50 mm² 2 conductors with same cross section, flexible, with ferrule without plastic sleeve: 25 mm² ... 50 mm² Nominal current: 309 A Maximum load current: 309 A (with 150 mm² conductor cross section) Nominal voltage: 1500 V Nominal cross section: 150 mm²
Dimensions

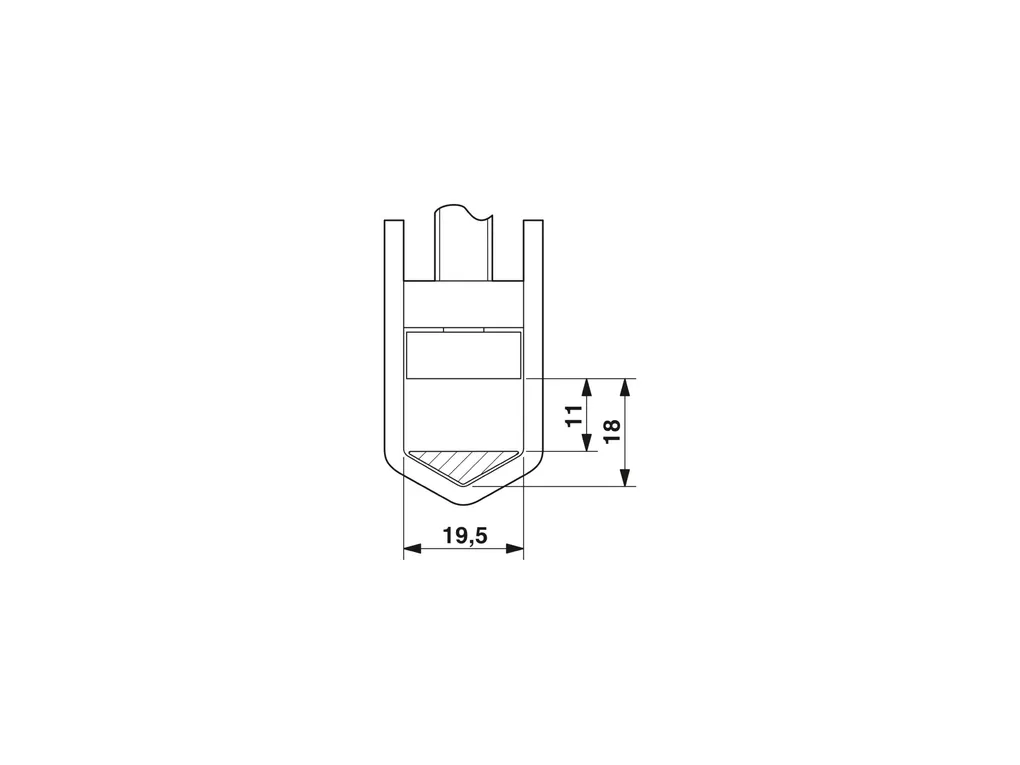

Dimensional drawing: https://caas.phoenixcontact.com/caas/v1/stable/media/169694/full/b1500?format=jpg Width: 31 mm Height: 136.1 mm Depth: 111 mm Hole diameter: 6.5 mm
Material specifications
Color: gray (RAL 7042) Flammability rating according to UL 94: V0 Insulating material group: I Insulating material: PA Static insulating material application in cold: -60 °C Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21)): 130 °C Relative insulation material temperature index (Elec., UL 746 B): 130 °C Fire protection for rail vehicles (DIN EN 45545-2) R22: HL 1 - HL 3 Fire protection for rail vehicles (DIN EN 45545-2) R23: HL 1 - HL 3 Fire protection for rail vehicles (DIN EN 45545-2) R24: HL 1 - HL 3 Fire protection for rail vehicles (DIN EN 45545-2) R26: HL 1 - HL 3 Calorimetric heat release NFPA 130 (ASTM E 1354): 28 MJ/kg Surface flammability NFPA 130 (ASTM E 162): passed Specific optical density of smoke NFPA 130 (ASTM E 662): passed Smoke gas toxicity NFPA 130 (SMP 800C): passed
Electrical tests
Surge voltage test Result: Test passed Short-time withstand current 150 mm²: 18 kA Power-frequency withstand voltage Test voltage setpoint: 3.82 kV Result: Test passed
Mechanical properties
Mechanical data Open side panel: No
Mechanical tests
Mechanical strength Result: Test passed Attachment on the carrier DIN rail/fixing support: NS 32/NS 35 Result: Test passed Test for conductor damage and slackening Rotation speed: 10 rpm Revolutions: 135 Conductor cross section/weight: 35 mm² / 6.8 kg 50 mm² / 9.5 kg 150 mm² / 15 kg Result: Test passed
Environmental and real-life conditions
Needle-flame test Time of exposure: 30 s Result: Test passed Ambient conditions Ambient temperature (operation): -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) Ambient temperature (storage/transport): -25 °C ... 60 °C (for a short time, no longer than 24 h, -60 °C to +70 °C) Ambient temperature (assembly): -5 °C ... 70 °C Ambient temperature (actuation): -5 °C ... 70 °C Permissible humidity (operation): 20 % ... 90 % Permissible humidity (storage/transport): 30 % ... 70 %
Standards and regulations
Connection in acc. with standard: IEC 60947-7-1
Mounting
Mounting type: direct screw connection
Descrizione
UKH 150-F 1500V Morsetto di potenza
