Feed-through terminal block, with Allen screws, nom. voltage: 1000 V, nominal current: 125 A, number of connections: 2, connection method: Screw connection, Rated cross section: 35 mm2, cross section: 1.5 mm2 - 50 mm2, mounting type: NS 35/7,5, NS 35/15, color: blue
Cod. Articolo: 3047730
Cod. Fornitore: 3047730
PHOENIX CONTACT
Caratteristiche Tecniche
Descrizione
Caratteristiche Tecniche
Product properties
Product type: Feed-through terminal block Number of connections: 2 Number of rows: 1 Potentials: 1 Data management status Article revision: 14 Insulation characteristics Overvoltage category: III Degree of pollution: 3
Electrical properties
Rated surge voltage: 8 kV Maximum power dissipation for nominal condition: 4.06 W
Connection data

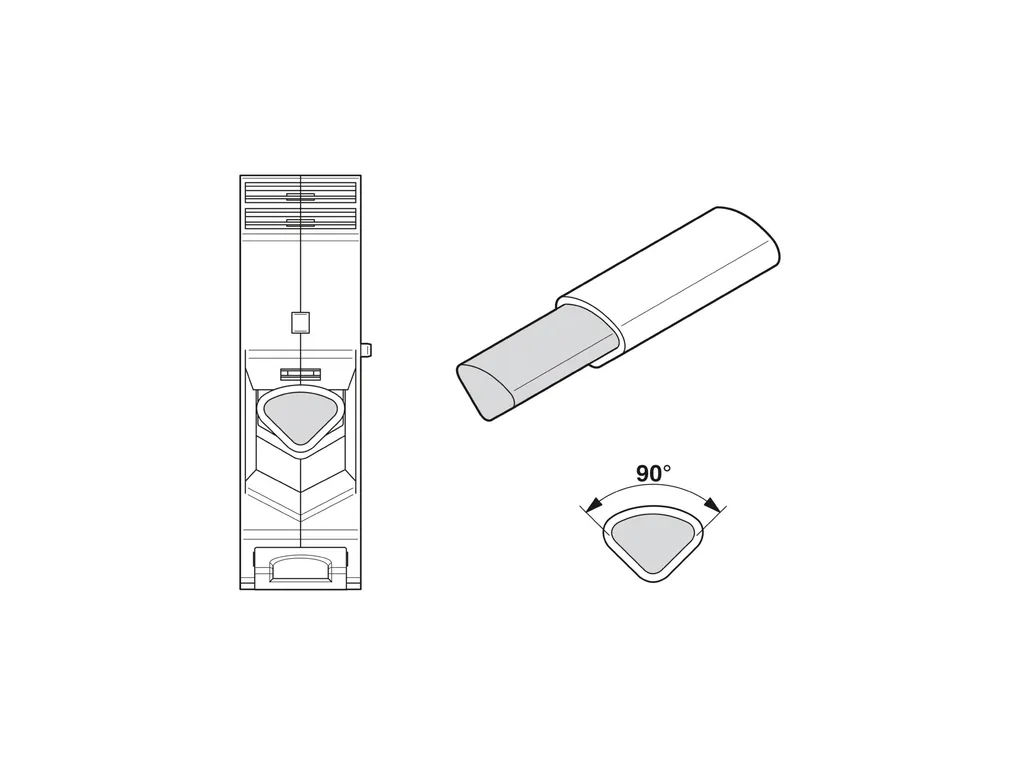

Number of connections per level: 2 Nominal cross section: 35 mm² Level 1 above 1 below 1 Screw thread: M6 Tightening torque: 3.2 ... 3.7 Nm Stripping length: 18 mm Internal cylindrical gage: B9 Connection in acc. with standard: IEC 60947-7-1 Conductor cross section rigid: 1.5 mm² ... 50 mm² Cross section AWG: 14 ... 0 (converted acc. to IEC) Conductor cross section flexible: 1.5 mm² ... 50 mm² Conductor cross section, flexible [AWG]: 14 ... 0 (converted acc. to IEC) Conductor cross-section flexible (ferrule without plastic sleeve): 1.5 mm² ... 35 mm² Flexible conductor cross section (ferrule with plastic sleeve): 1.5 mm² ... 35 mm² Conductor cross-section flexible (2 conductors with the same cross-section, with TWIN ferrule and plastic sleeve): 1.5 mm² ... 10 mm² 2 conductors with same cross section, solid: 1.5 mm² ... 16 mm² 2 conductors with same cross section, flexible: 1.5 mm² ... 10 mm² 2 conductors with same cross section, flexible, with ferrule without plastic sleeve: 1.5 mm² ... 10 mm² 2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve: 1.5 mm² ... 16 mm² Nominal current: 125 A Maximum load current: 150 A (with 50 mm² conductor cross section) Nominal voltage: 1000 V Note: Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area. Nominal cross section: 35 mm²
Width: 16 mm End cover width: 2.2 mm Height: 61.2 mm Depth: 65.1 mm Depth on NS 35/7,5: 65.7 mm Depth on NS 35/15: 73.2 mm
Material specifications
Color: blue (RAL 5015) Flammability rating according to UL 94: V0 Insulating material group: I Insulating material: PA Static insulating material application in cold: -60 °C Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21)): 130 °C Relative insulation material temperature index (Elec., UL 746 B): 130 °C Fire protection for rail vehicles (DIN EN 45545-2) R22: HL 1 - HL 3 Fire protection for rail vehicles (DIN EN 45545-2) R23: HL 1 - HL 3 Fire protection for rail vehicles (DIN EN 45545-2) R24: HL 1 - HL 3 Fire protection for rail vehicles (DIN EN 45545-2) R26: HL 1 - HL 3 Calorimetric heat release NFPA 130 (ASTM E 1354): 28 MJ/kg Surface flammability NFPA 130 (ASTM E 162): passed Specific optical density of smoke NFPA 130 (ASTM E 662): passed Smoke gas toxicity NFPA 130 (SMP 800C): passed
Electrical tests
Surge voltage test Test voltage setpoint: 9.8 kV Result: Test passed Temperature-rise test Requirement temperature-rise test: Increase in temperature ââ°¤ 45 K Result: Test passed Short-time withstand current 35 mm²: 4.2 kA Short-time withstand current 50 mm²: 6 kA Power-frequency withstand voltage Test voltage setpoint: 2.2 kV Result: Test passed
Mechanical properties
Mechanical data Open side panel: No
Mechanical tests
Mechanical strength Result: Test passed Attachment on the carrier DIN rail/fixing support: NS 35 Test force setpoint: 10 N Result: Test passed Test for conductor damage and slackening Rotation speed: 10 rpm Revolutions: 135 Conductor cross section/weight: 1.5 mm² / 0.4 kg 35 mm² / 6.8 kg 50 mm² / 9.5 kg Result: Test passed
Environmental and real-life conditions
Needle-flame test Time of exposure: 30 s Result: Test passed Oscillation/broadband noise Specification: DIN EN 50155 (VDE 0115-200):2008-03 Spectrum: Service life test category 1, class B, body mounted Frequency: f1 = 5 Hz to f2 = 150 Hz ASD level: 1.857 (m/s²)²/Hz Acceleration: 0.8g Test duration per axis: 5 h Test directions: X-, Y- and Z-axis Result: Test passed Shocks Specification: DIN EN 50155 (VDE 0115-200):2008-03 Pulse shape: Half-sine Acceleration: 5g Shock duration: 30 ms Number of shocks per direction: 3 Test directions: X-, Y- and Z-axis (pos. and neg.) Result: Test passed Ambient conditions Ambient temperature (operation): -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) Ambient temperature (storage/transport): -25 °C ... 60 °C (for a short time, no longer than 24 h, -60 °C to +70 °C) Ambient temperature (assembly): -5 °C ... 70 °C Ambient temperature (actuation): -5 °C ... 70 °C Permissible humidity (operation): 20 % ... 90 % Permissible humidity (storage/transport): 30 % ... 70 %
Standards and regulations
Connection in acc. with standard: IEC 60947-7-1
Mounting
Mounting type: NS 35/7,5 NS 35/15
Descrizione
UT 35 IB BU Morsetto
