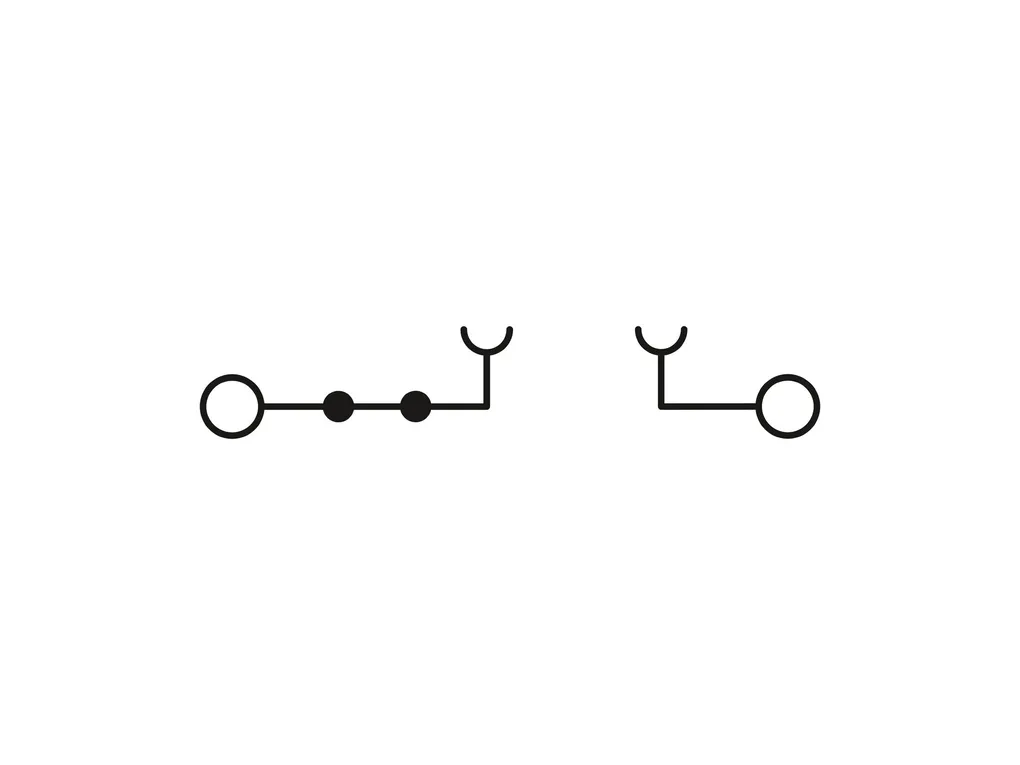

Disconnect terminal block, Current and voltage are determined by the plug used., nom. voltage:500 V, nominal current:20 A, connection method: Screw connection, Rated cross section:2.5 mm2, cross section:0.2 mm2-10 mm2, mounting: NS 35/7,5, NS35/15, color:gray
Cod. Articolo: 3046486
Cod. Fornitore: 3046486
PHOENIX CONTACT
Caratteristiche Tecniche
Download
Caratteristiche Tecniche
Notes
General: Current and voltage are determined by the plug used.
Product properties
Product type: Disconnect terminal block Area of application: Machine building Plant engineering Number of connections: 2 Number of rows: 1 Potentials: 1 Insulation characteristics Overvoltage category: III Degree of pollution: 3
Electrical properties
Rated surge voltage: 6 kV Maximum power dissipation for nominal condition: 1.31 W
Connection data
Number of connections per level: 2 Nominal cross section: 6 mm² Level 1 above 1 below 1 Screw thread: M4 Tightening torque: 1.5 ... 1.8 Nm Stripping length: 10 mm Internal cylindrical gage: A5 Connection in acc. with standard: IEC 60947-7-1 Conductor cross section rigid: 0.2 mm² ... 10 mm² Cross section AWG: 24 ... 8 (converted acc. to IEC) Conductor cross section flexible: 0.2 mm² ... 10 mm² Conductor cross section, flexible [AWG]: 24 ... 8 (converted acc. to IEC) Conductor cross-section flexible (ferrule without plastic sleeve): 0.25 mm² ... 6 mm² Flexible conductor cross section (ferrule with plastic sleeve): 0.25 mm² ... 6 mm² 2 conductors with same cross section, solid: 0.2 mm² ... 2.5 mm² 2 conductors with same cross section, flexible: 0.2 mm² ... 2.5 mm² 2 conductors with same cross section, flexible, with ferrule without plastic sleeve: 0.25 mm² ... 1.5 mm² 2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve: 0.5 mm² ... 4 mm² Nominal current: 20 A Maximum load current: 20 A (with 10 mm² conductor cross section) Nominal voltage: 500 V Nominal cross section: 2.5 mm²
Ex data
Rated data (ATEX/IECEx) Identification: ï II3GEx ec llC Gc Operating temperature range: -50°C ... 130°C Ex-certified accessories: 3047183 ATP-UT-TWIN 3046499 P-FU 6,3X32-EX 3046509 P-FU 6,3X32 LED 24-EX 3046512 P-FU 6,3X32 LED 60-EX 3046525 P-FU 6,3X32 LA 250-EX 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35 List of bridges: Plug-in bridge/FBS 2-8/3030284 Plug-in bridge/FBS 3-8/3030297 Plug-in bridge/FBS 4-8/3030307 Plug-in bridge/FBS 5-8/3030310 Plug-in bridge/FBS 10-8/3030323 Bridge data: 39 A/6 mm² Rated voltage: 275 V Rated insulation voltage: 250 V output: (Permanent) Ex level General Rated current: 6.3 A Maximum load current: 6.3 A Ex connection data General Torque range: 1.5 Nm ... 1.8 Nm Nominal cross section: 6 mm² Rated cross section AWG: 8 Connection capacity rigid: 0.2 mm² ... 10 mm² Connection capacity AWG: 24 ... 8 Connection capacity flexible: 0.2 mm² ... 6 mm² 2 conductors with same cross section, solid: 0.2 mm² ... 2.5 mm² 2 conductors with the same cross-section AWG rigid: 24 ... 12 2 conductors with same cross section, stranded: 0.2 mm² ... 2.5 mm² 2 conductors with the same cross-section AWG flexible: 24 ... 12 Conductor cross section flexible, with ferrule without plastic sleeve min.: 0.2 mm² Conductor cross section flexible, with ferrule without plastic sleeve max.: 6 mm² Single conductor/terminal point, flexible, with ferrule, without plastic sleeve, AWG: 24 ... 12
Dimensions
Width: 8.2 mm Height: 57.8 mm Depth on NS35/7,5: 47.5 mm Depth on NS35/15: 55 mm
Material specifications
Color: gray Flammability rating according to UL 94: V0 Insulating material group: I Insulating material: PA Static insulating material application in cold: -60°C Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21)): 130°C Relative insulation material temperature index (Elec., UL 746 B): 130°C Fire protection for rail vehicles (DIN EN 45545-2) R22: HL 1 - HL 3 Fire protection for rail vehicles (DIN EN 45545-2) R23: HL 1 - HL 3 Fire protection for rail vehicles (DIN EN 45545-2) R24: HL 1 - HL 3 Fire protection for rail vehicles (DIN EN 45545-2) R26: HL 1 - HL 3 Calorimetric heat release NFPA 130 (ASTM E 1354): 28 MJ/kg Surface flammability NFPA 130 (ASTM E 162): passed Specific optical density of smoke NFPA 130 (ASTM E 662): passed Smoke gas toxicity NFPA 130 (SMP 800C): passed
Mechanical properties
Mechanical data Open side panel: No
Environmental and real-life conditions
Ambient conditions Ambient temperature (operation): -60°C ... 105°C (max. short-term operating temperature RTI Elec.) Ambient temperature (storage/transport): -25°C ... 60°C (for a short time, not exceeding 24h, -60°C to +70°C) Ambient temperature (assembly): -5°C ... 70°C Ambient temperature (actuation): -5°C ... 70°C Permissible humidity (storage/transport): 30 % ... 70 %
