Electronic housing, for PCB insertion, fully equipped with 4 screw or tab connections per side
Cod. Articolo: 2790211
Cod. Fornitore: 2790211
PHOENIX CONTACT
Caratteristiche Tecniche
Download
Caratteristiche Tecniche
Product properties
Type: Connection system integrated, housing closed Complete housing equipped with 3 screw connections per side Product type: Complete housing Product family: UEG Number of positions: 8 Pitch: 5 mm Number of rows: 2 Housing type: Component housing Housing series: UEG Pin layout: Linear pinning
Electrical properties
Nominal voltage UN: 500 V (Voltage and current values are affected by the configuration of the printed circuit board.) Nominal current IN: 10 A
Dimensions

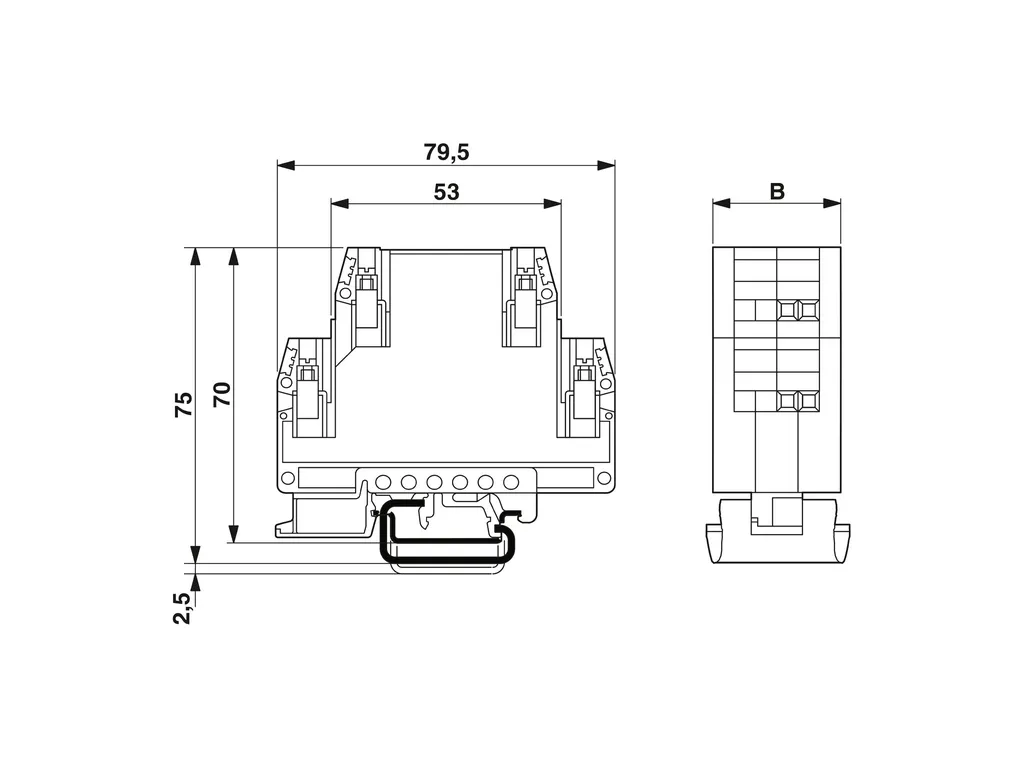

Dimensional drawing: https://dam-mdc.phoenixcontact.com/rendition/156443151564/f534ddacdc28a040b38dac838dc118c5/-S204x204-FJPG Width: 20 mm Installed height: 70 mm Height NS 35/7,5: 70 mm Depth: 79.5 mm Pitch: 5 mm
Material specifications
Color: green Flammability rating according to UL 94: V0 Surface characteristics: untreated Housing material: Polyamide
Environmental and real-life conditions
Power dissipation single housing for 20°C Ambient temperature: 20°C Reduction factor: 1 Power dissipation single housing for 30°C Ambient temperature: 30°C Reduction factor: 0.78 Power dissipation single housing for 40°C Ambient temperature: 40°C Reduction factor: 0.61 Power dissipation single housing for 50°C Ambient temperature: 50°C Reduction factor: 0.48 Power dissipation single housing for 60°C Ambient temperature: 60°C Reduction factor: 0.37 Ambient conditions Degree of protection: IP20 Ambient temperature (operation): -40°C ... 105°C (depending on power dissipation) Ambient temperature (storage/transport): -40°C ... 70°C Ambient temperature (assembly): -5°C ... 100°C
Mounting
Mounting type: DIN rail mounting Pin layout: Linear pinning Connection method: Screw connection
