DIN rail housing for use in distribution boards in accordance with DIN 43880, for mounting on a DIN rail, with transparent hinged cover, color: black (9005), width: 71.6 mm, height: 89.7 mm, depth: 60.7 mm, PCB surface: 5300 mm2
Cod. Articolo: 1456985
Cod. Fornitore: 1456985
PHOENIX CONTACT
Caratteristiche Tecniche
Download
Caratteristiche Tecniche
Notes
General: Please observe the assembly instructions available in the download area. The PCB surface specification is for orientation purposes and is based on a basic PCB. The housing can also accommodate several PCBs.
Product properties

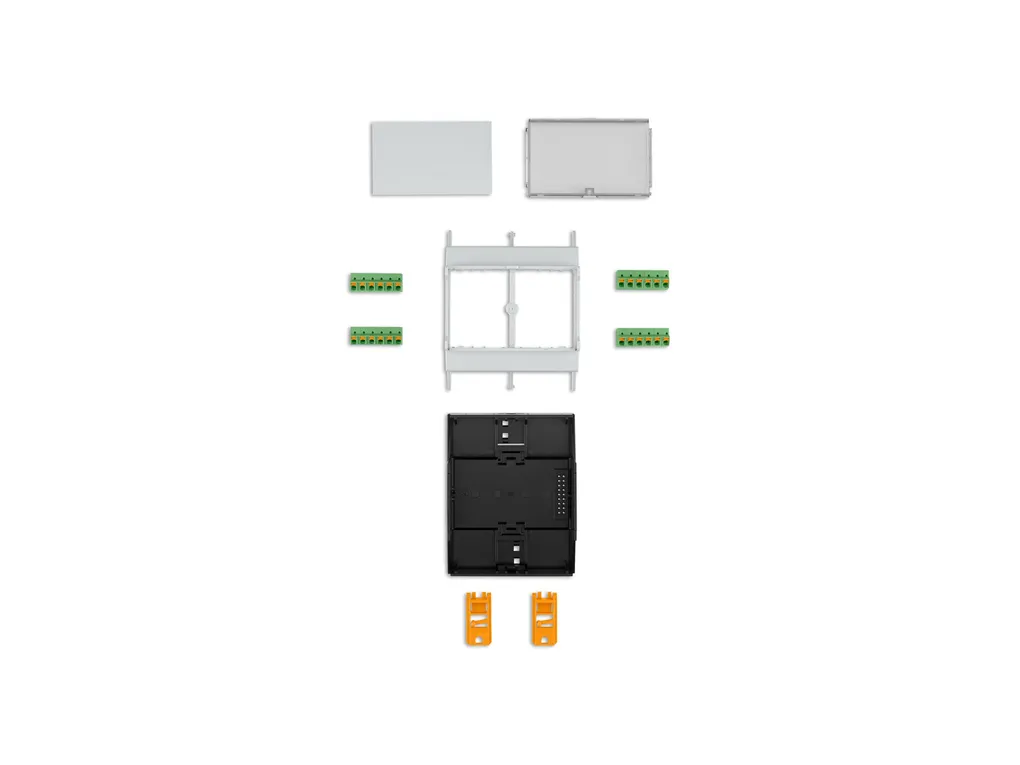

Product type: Stackable housing set Product family: BC 71,6 Number of positions: 24 Type: for mounting on a DIN rail, with transparent hinged cover Housing type: DIN rail housing for use in distribution boards in accordance with DIN 43880 Ventilation openings present: yes Housing series: BC
Dimensions
Dimensional drawing: https://dam-mdc.phoenixcontact.com/rendition/156443151564/5bbeb30e7209884fb76db1a26f2f02b4/-S204x204-FJPG Width: 71.6 mm Height: 89.7 mm Depth: 60.7 mm Depth from top edge of DIN rail: 54.7 mm Horizontal pitch: 4 Div. Dimensions: 81.54 mm x 67 mm (PCB dimensions) PCB design PCB thickness: 1.4 mm ... 1.8 mm
Material specifications
Color: black (9005) Color (Housing cover): transparent Flammability rating according to UL 94: V0 Insulating material: Polycarbonat Housing material: Polycarbonate
Environmental and real-life conditions
Ambient conditions Max. IP code to attain: IP20 Ambient temperature (operation): -40°C ... 105°C (depending on power dissipation) Ambient temperature (storage/transport): -40°C ... 70°C Ambient temperature (assembly): -5°C ... 100°C Relative humidity (storage/transport): 95 %
PCB data
Number of PCB holders: 9 Type of PCB mount: Latching Total PCB surface: 5300 mm² Thickness of the PCB: 1.4 mm ... 1.8 mm
Mounting
Mounting type: DIN rail mounting/wall mounting Mounting position: parallel to the DIN rail
Packaging specifications
Type of packaging: packed in cardboard Outer packaging type: Carton
