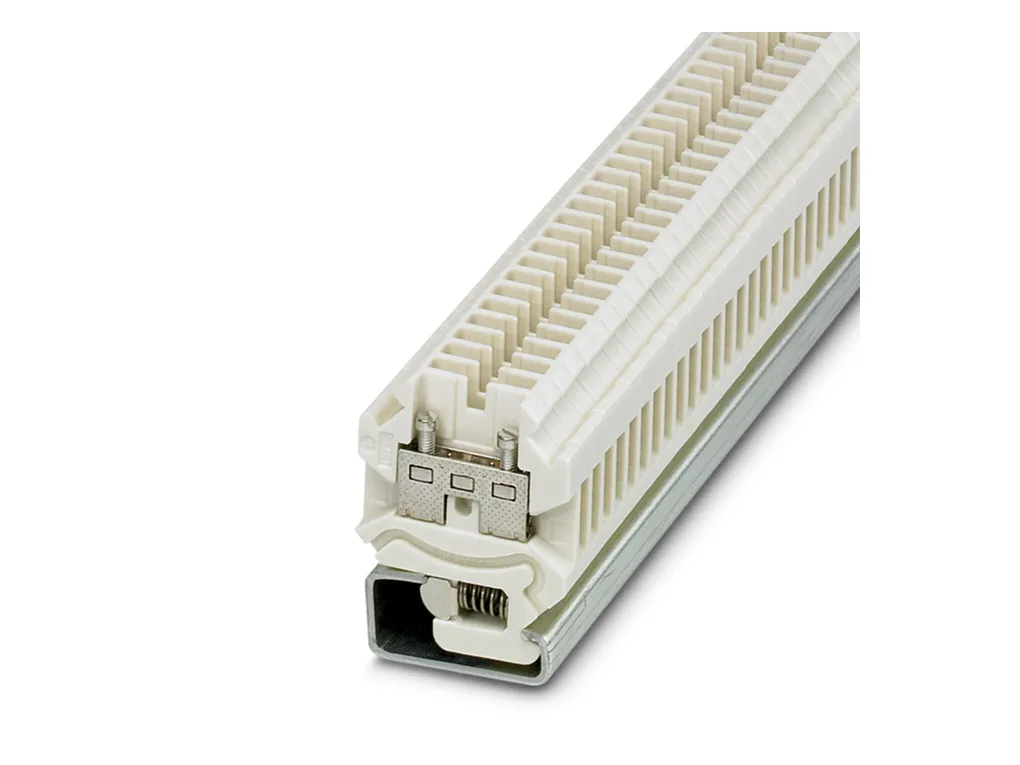

Product type: High temperature terminal block Number of connections: 2 Number of rows: 1 Potentials: 1 Insulation characteristics Overvoltage category: III Degree of pollution: 3
Electrical properties
Rated surge voltage: 8 kV Maximum power dissipation for nominal condition: 4.06 W
Connection data
Number of connections per level: 2 Nominal cross section: 35 mm² Level 1 above 1 below 1 Screw thread: M6 Tightening torque: 3.2 ... 3.7 Nm Stripping length: 16 mm Internal cylindrical gage: B7 Connection in acc. with standard: IEC 60947-7-1 Conductor cross section rigid: 1 mm² ... 35 mm² Cross section AWG: 18 ... 2 (converted acc. to IEC) Conductor cross section flexible: 1 mm² ... 25 mm² Conductor cross section, flexible [AWG]: 18 ... 4 (converted acc. to IEC) Conductor cross-section flexible (ferrule without plastic sleeve): 0.75 mm² ... 25 mm² Flexible conductor cross section (ferrule with plastic sleeve): 0.75 mm² ... 16 mm² 2 conductors with same cross section, solid: 0.75 mm² ... 10 mm² 2 conductors with same cross section, flexible: 0.75 mm² ... 10 mm² 2 conductors with same cross section, flexible, with ferrule without plastic sleeve: 0.75 mm² ... 10 mm² 2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve: 0.75 mm² ... 10 mm² Nominal current: 101 A (with 25 mm² conductor cross section) Maximum load current: 125 A (with 35 mm² conductor cross section) Nominal voltage: 800 V Nominal cross section: 35 mm²
Color: ivory Material: Ceramics Insulating material group: I Relative insulation material temperature index (Elec., UL 746 B): 1000°C
Electrical tests
Surge voltage test Result: Test passed Temperature-rise test Requirement temperature-rise test: Increase in temperature â¤45K Result: Test passed Power-frequency withstand voltage Test voltage setpoint: 2 kV Result: Test passed
Mechanical properties
Mechanical data Open side panel: Yes
Mechanical tests
Mechanical strength Result: Test passed Attachment on the carrier DIN rail/fixing support: NS32 Result: Test passed
