Nel cablaggio industriale, il tempo non si perde sul progetto: si perde sull’operatività ripetitiva, sugli utensili, sugli errori di inserimento e sulle rilavorazioni.
La tecnologia Push-X di Phoenix Contact nasce per intervenire esattamente su questi punti, introducendo un sistema di connessione a molla che separa l’inserimento del conduttore dall’attivazione del serraggio.
Il risultato è una connessione diretta, senza utensili e con sforzo minimo, utilizzabile su morsettiere da guida DIN e su connettori per PCB, mantenendo un comportamento coerente lungo tutta la catena di cablaggio.
Cosa cambia rispetto alle connessioni a molla tradizionali
Push-X utilizza una molla di contatto pretensionata e una camera di connessione fornita aperta.
Questo dettaglio progettuale fa la differenza in fase di installazione.
Il cablaggio avviene così:
- il conduttore viene inserito direttamente nella camera aperta
- l’inserimento non richiede utensili né forza significativa
- il serraggio avviene solo quando il meccanismo di bloccaggio viene attivato
- una volta serrato, il conduttore è mantenuto in modo stabile dalla molla
Per lo scollegamento, un pulsante di rilascio consente di riaprire la camera e rimuovere il conduttore; il sistema torna automaticamente pronto per un nuovo cablaggio.
Questa logica consente di lavorare in modo più controllato, riducendo errori e variabilità tra operatori.
Conduttori supportati e flessibilità di utilizzo
La tecnologia Push-X consente il collegamento diretto di:
- conduttori rigidi
- conduttori flessibili
- conduttori flessibili con o senza puntalino
Il comportamento rimane invariato anche con sezioni ridotte, rendendo il sistema adatto sia a cablaggi di controllo sia a connessioni di potenza.

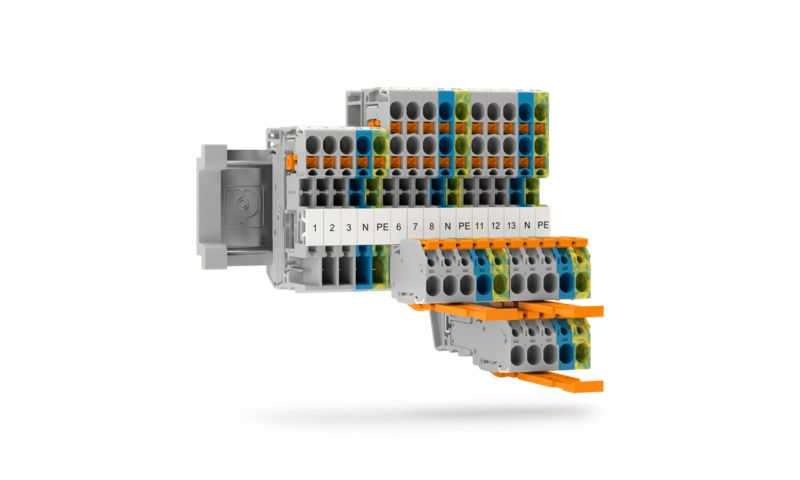

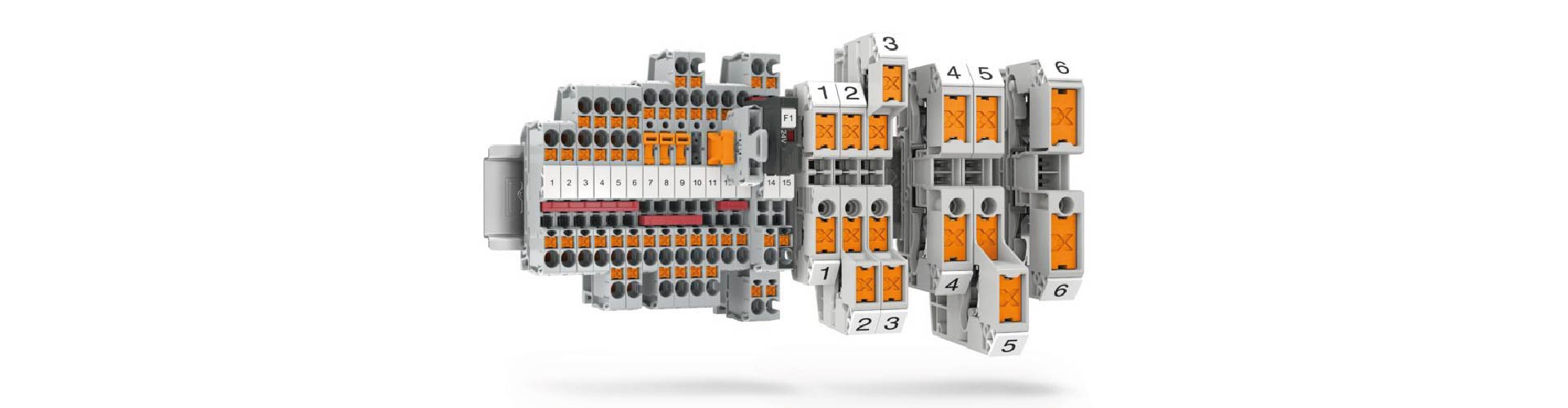

Morsettiere Push-X serie XT: cablaggio frontale e organizzazione del quadro
Le morsettiere XT sono progettate per applicazioni standard di automazione, con connessione frontale e gestione ordinata dei cablaggi.
Caratteristiche tecniche principali
- sezioni nominali: 1,5 mm² e 2,5 mm²
- campo di connessione: da 0,25 a 4 mm²
- inserimento diretto del conduttore, senza utensili
- feedback visivo e acustico che conferma il corretto cablaggio
La serie XT è disponibile in diverse configurazioni: passanti, multi-conduttore, a doppio livello e versioni plug-in.
Le scanalature di marcatura frontali e laterali facilitano l’identificazione dei circuiti, aspetto rilevante nei quadri ad alta densità.
Morsettiere Push-X serie XTV: gestione efficace delle sezioni elevate
Quando aumentano le sezioni dei conduttori, aumentano anche i vincoli meccanici.
Per questo le morsettiere XTV adottano una connessione laterale verticale, che riduce il raggio di curvatura dei cavi e migliora la disposizione nel quadro.
Caratteristiche tecniche principali
- sezioni nominali: 6 mm², 10 mm² e 16 mm²
- campo di connessione: da 0,5 a 25 mm²
- connessione Push-X laterale, senza utensili
Sono disponibili versioni passanti, multi-conduttore e test-disconnect, pensate per applicazioni di potenza e distribuzione.
Combinando XT e XTV, la tecnologia Push-X copre un range complessivo da 0,25 a 25 mm².
Affidabilità meccanica pensata per la logistica industriale
Un aspetto spesso sottovalutato è il comportamento del prodotto prima dell’installazione.
Le morsettiere Push-X sono progettate per mantenere la camera di connessione aperta fino al cablaggio effettivo, anche dopo trasporto e movimentazione.
Per questo sono sottoposte a:
- test di vibrazione
- simulazioni di trasporto
- test climatici
- prove di caduta ripetute
L’obiettivo è evitare attivazioni accidentali del meccanismo prima dell’uso, riducendo scarti e problemi in produzione.
Connettori PCB Push-X: continuità di tecnologia anche sull’elettronica
Push-X non si ferma al quadro elettrico.
La stessa tecnologia è applicata ai connettori per circuiti stampati, consentendo il cablaggio diretto dei conduttori anche a bordo macchina o su moduli elettronici.
Punti chiave
- connessione senza utensili
- supporto per conduttori flessibili con o senza puntalino
- rilascio rapido tramite pulsante
- feedback visivo e acustico
- compatibilità con header COMBICON a passo corrispondente
Questo consente di introdurre Push-X anche su PCB esistenti, senza riprogettare l’interfaccia, e di semplificare le fasi di assemblaggio e manutenzione.
Applicazioni e supporto tecnico Push-X
La tecnologia Push-X trova applicazione in diversi contesti di automazione industriale, dalla realizzazione dei quadri elettrici fino al cablaggio a bordo macchina e su PCB.
Se stai valutando l’impiego di morsettiere o connettori Push-X in un progetto nuovo o in un’attività di revamping, il team BSA è a disposizione per un confronto tecnico e applicativo.
